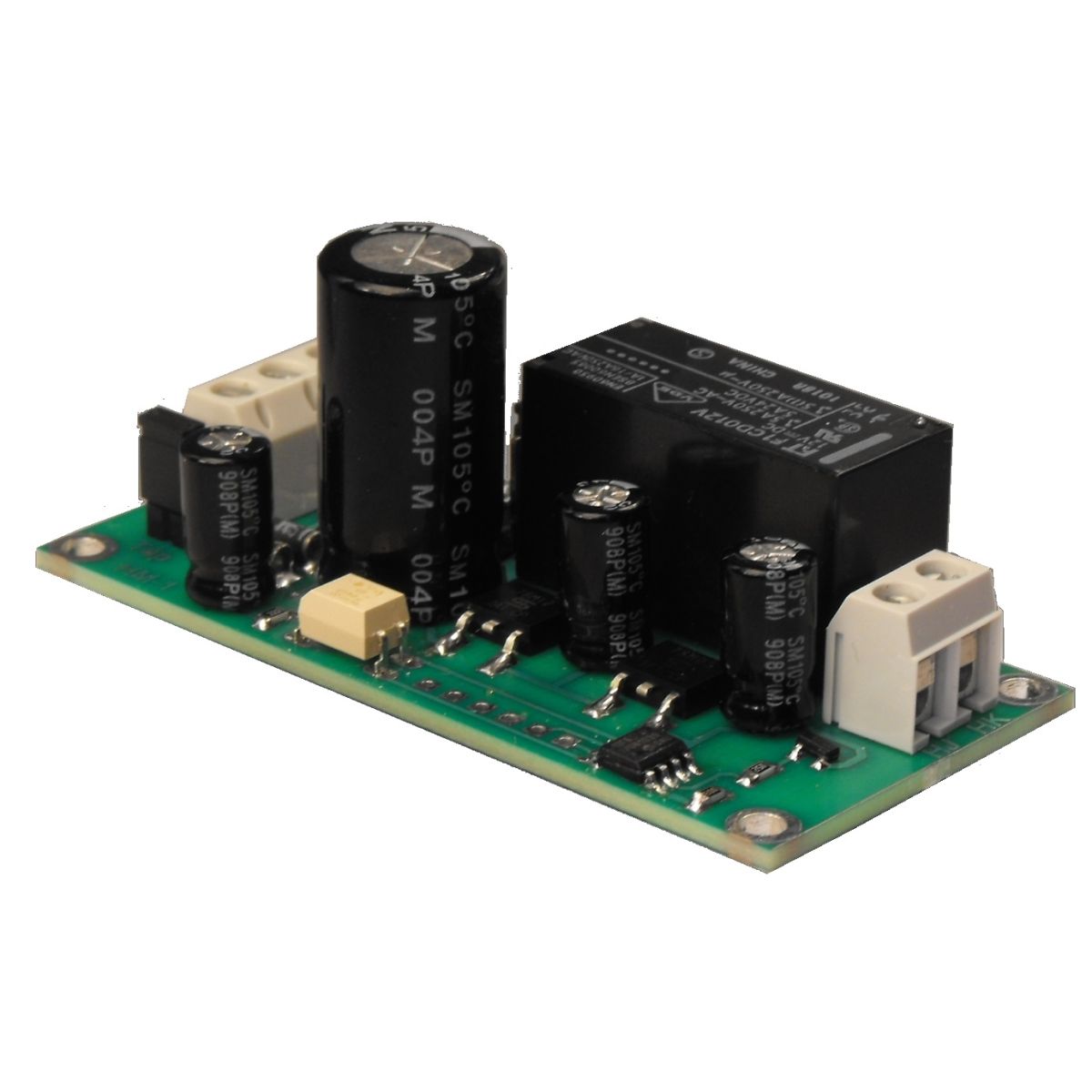

Digitools HM-1 DigiLoop hurokmodul

Digitools HM-1
DigiLoop hurokmodul

• önmagába visszatérő pálya, deltavágány, fordítokorong használata miatt keletkező zárlat kezelésére

A DigiLoop főbb tulajdonságai:

• két fokozatban beállítható érzékenység
• független táplálás lehetősége, így foglaltságérzékelő áramkörök után is alkalmazható
• 5 A maximális terhelhetőség
• N, TT, és H0 méretarányokhoz

• A vágányrész mindkét sínszálának mind a két végét ki kell szigetelni.
• A kiszigetelt vágányrésznek hosszabbnak kell lennie, mint az adott vágányrészen áthaladó leghosszabb szerelvény hossza!
• A vágányrész két végén egyszerre, egyidőben csak egy szerelvény haladhat át!
• A fenti elvek betartásával a hurokban akár állomást is kialakíthatunk, az állomási vágányok táplálása a hurokmodulon keresztül történik. (forrás: digitools.hu)

• Alaphelyzetben a hurokmodul működtetése semmilyen extra kábelezést nem igényel.

  1) Hurokvágány megfelelő kiszigetelésével biztos alapot teremtünk a hurokmodul megbízható működéséhez.

  2) A hurok belső részének táplálását a hurokmodulon keresztül oldjuk meg.

  3) A hurokmodul beállító jumperjei a helyükön maradnak  (forrás: digitools.hu)
